Dentro de nuestros servicios geofísicos el reconocimiento de los materiales que conforman los fondos de mares, ríos, lagos y pantanos se realiza mediante diversas técnicas, aportando cada una de ellas diferentes tipos de datos que ayudan a caracterizar y definir la geología de dichos fondos, tanto en su superficie como en profundidad. Las de utilización mas frecuente son:

  • BATIMETRÍA
  • SÍSMICA DE REFLEXIÓN MONOCANAL
  • SÍSMICA DE REFLEXIÓN DE ALTA RESOLUCIÓN
  • SONAR DE BARRIDO LATERAL
  • MAGNETOMETRÍA
  • DETECTORES DE METALES
  • TOMA DE MUESTRAS MEDIANTE CUCHARAS, VIBROS, ETC.
  • FOTOGRAFÍAS Y VÍDEOS SUBMARINOS

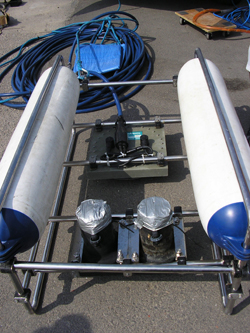

Equipo sísmica marina

Uno de los primeros problemas que se plantea en estas técnicas geofísicas es la georeferenciación, para la posterior representación de los datos adquiridos en una base topográfica. Por ello es necesario y de vital importancia:

Un programa de navegación: Mediante GPS diferencial (u otra técnica) que coloque en cada momento la posición del barco y los sensores que lleva remolcados

Programa de registros sísmicos

Un ejemplo de sus resultados se observa en la figura siguiente:

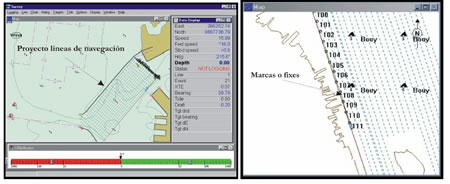

Ejemplo programa de navegación

LA BATIMETRÍA: aportará datos sobre la profundidad a la que se localiza el fondo marino, cauce rio, pantano, etc.

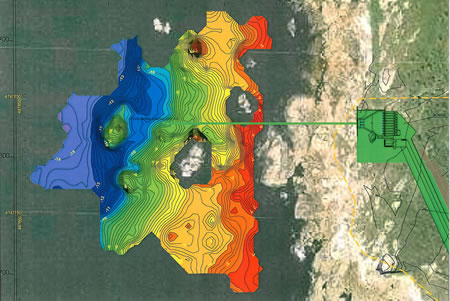

Ejemplo de batimetria

LA SÍSMICA DE REFLEXIÓN MARINA: generalmente es una sísmica de reflexión monocanal, que proporciona la diferenciación de las distintas capas de terreno bajo el fondo marino, río, pantano, etc., por su diferente impedancia acústica (densidad*velocidad) y tiene una profundidad de investigación limitada

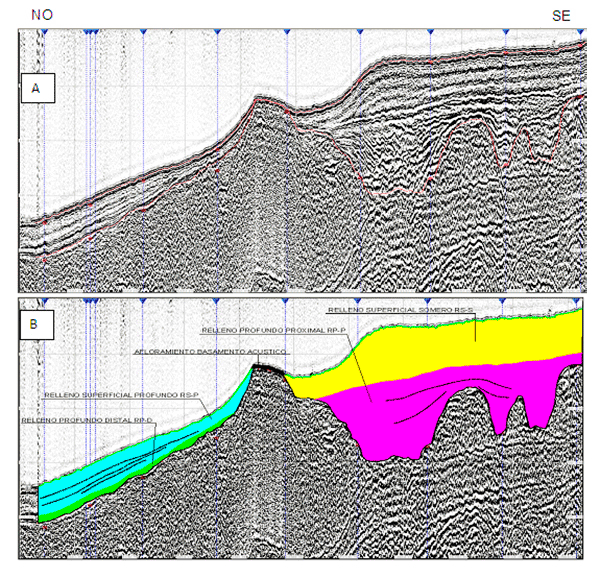

Ejemplos de registros sísmicos obtenidos con geopulse

EL SONAR DE BARRIDO LATERAL: proporciona una sonografía del fondo, lo que permite identificar la naturaleza de la superficie del fondo correspondiente (mar, río, pantano, etc.) y confeccionar mosaicos:

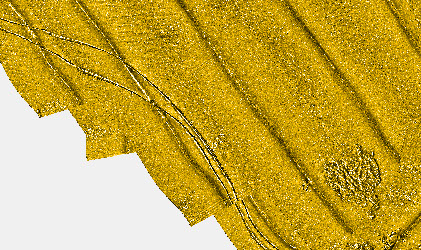

Sonar de barrido lateral

Parte de la Sonografía de un perfil de sonar de barrido lateral

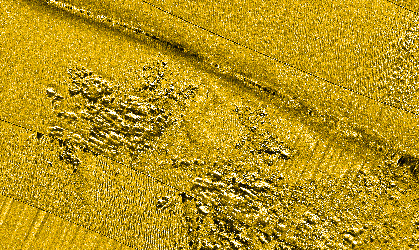

Detalle de sonar de barrido lateral

Parte de un mosaico construido a partir de varios perfiles. Y mapa morfológico e isopacas de sedimentos no consolidados

Mapa morfológico

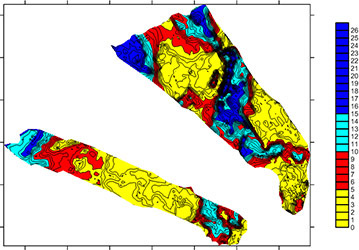

Mapa de isopacas

Aplicaciones

Para el estudio de las características geológico-geotécnicas de los fondos en: obras portuarias de toda índole, emisarios submarinos, dragados, instalaciones submarinas (arrecifes artificiales, etc.), control de obras, regeneración de playas, trabajos de arqueología submarina, trabajos biológicos, trabajos de geología submarina, estudio de la colmatación de pantanos, estudios medioambientales en ríos, etc

Ejemplos

Estudio de una zona costera

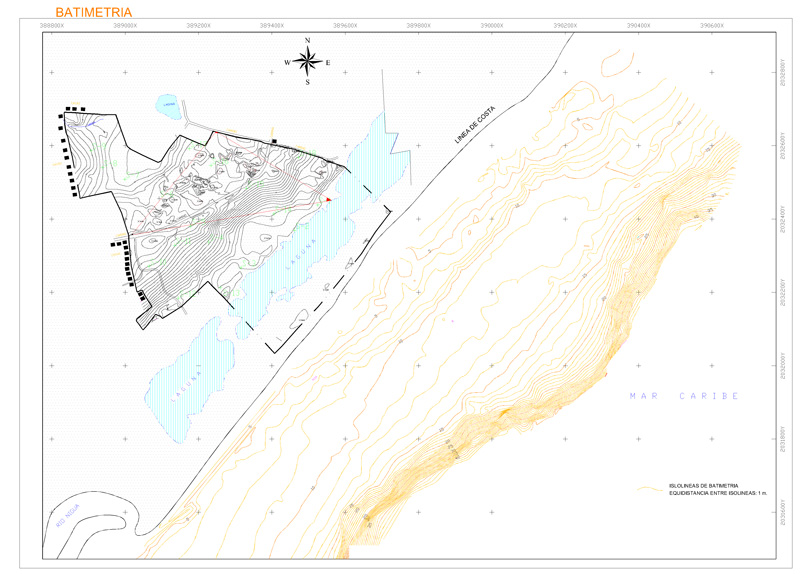

Ejemplo de batimetria

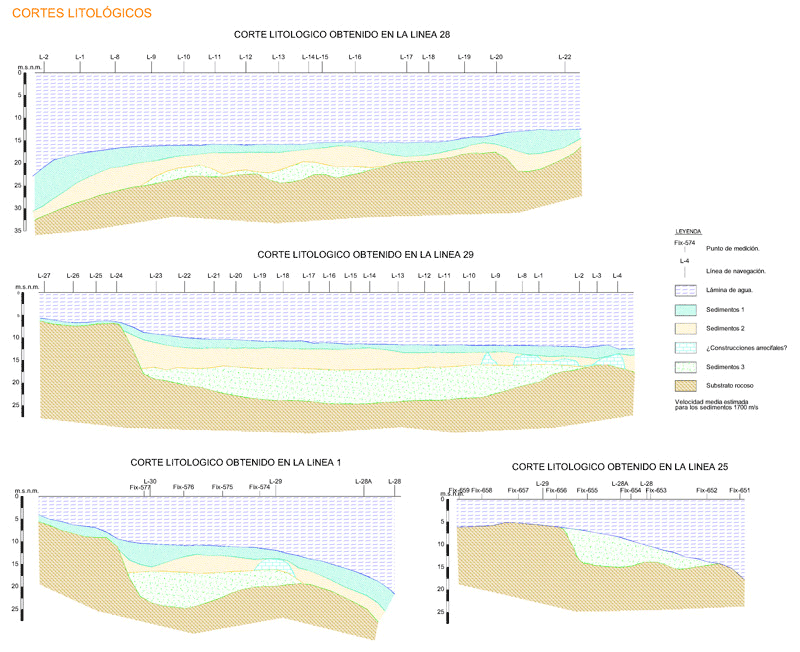

Cortes geologicos asociados a sísmica marina

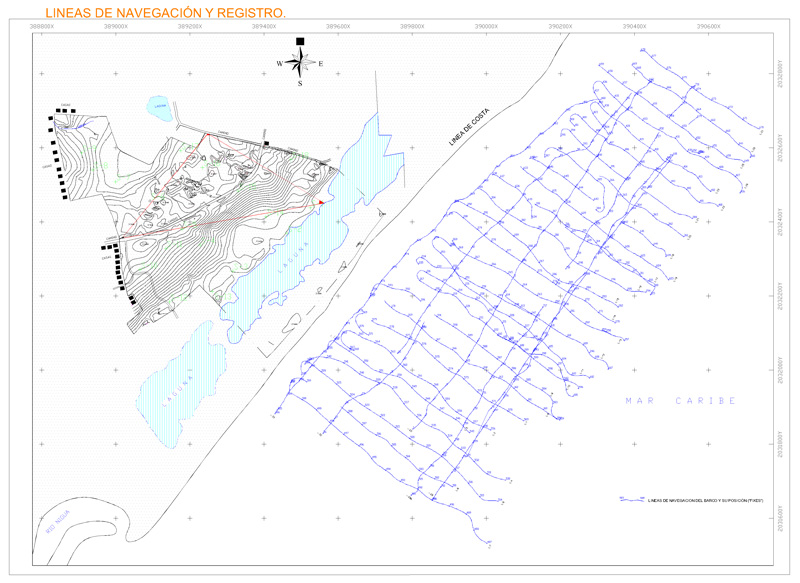

Ejemplo de navegación

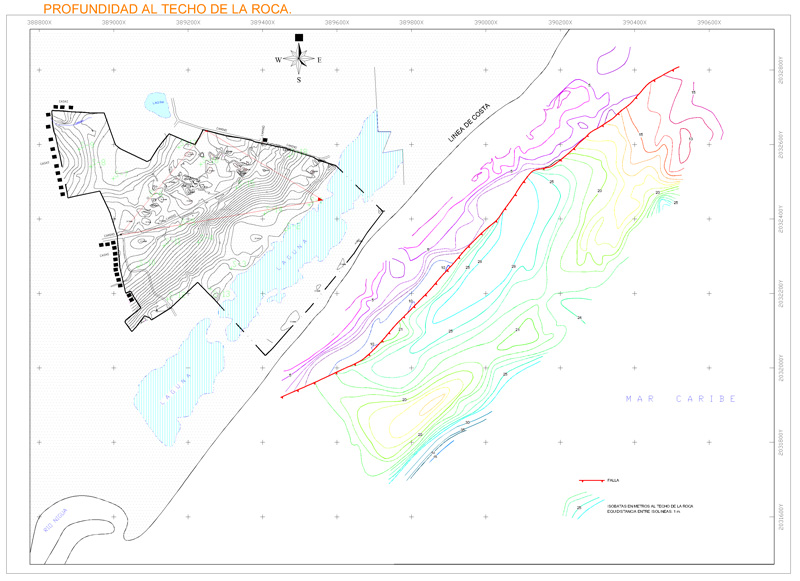

Ejemplo de mapa de profundidades en trabajo de sísmica marina

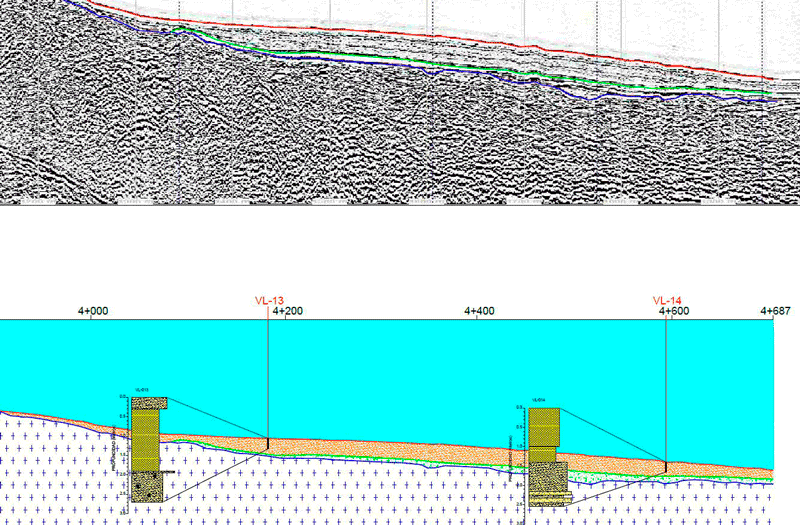

Sección y corte de un estudio para un emisario submarino

Estudio para un emisario submarino
